গভীর খাঁজ বল বিয়ারিংস, কৌণিক যোগাযোগের বল বিয়ারিংস এবং থ্রাস্ট বল বিয়ারিংয়ের বৈশিষ্ট্য এবং ব্যবহার

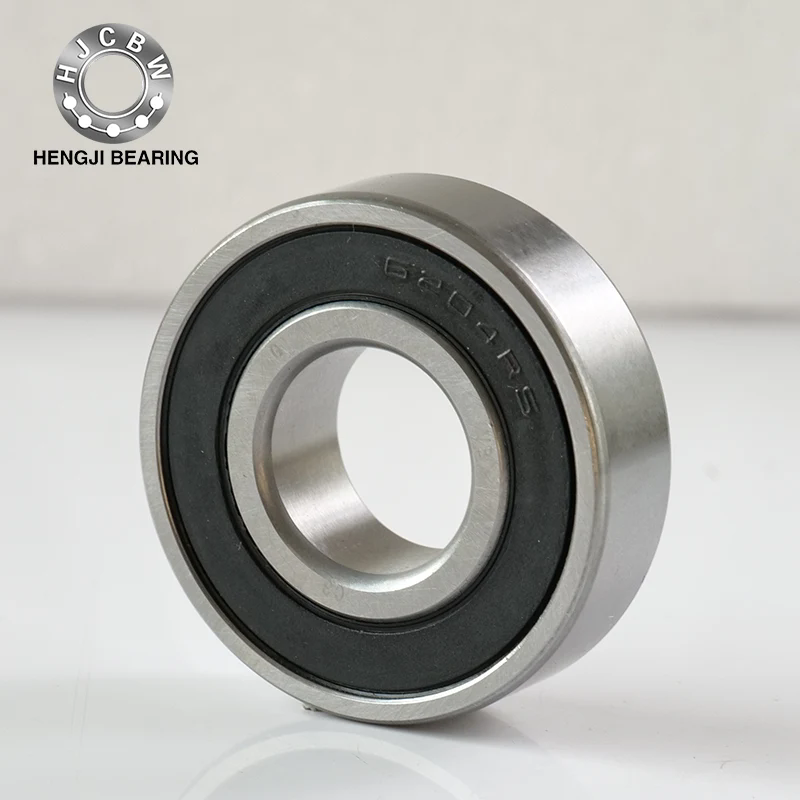

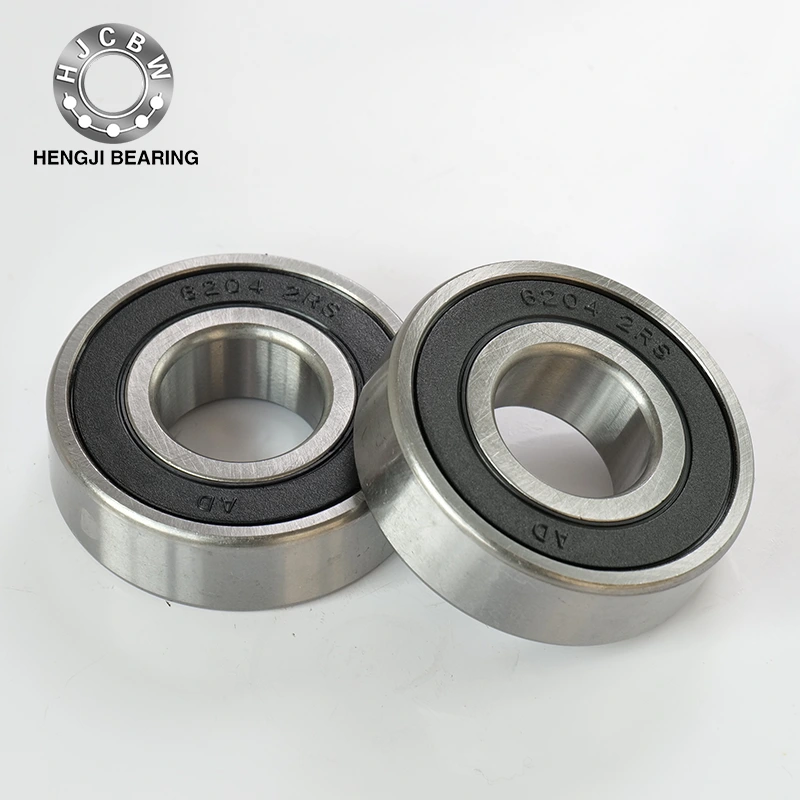

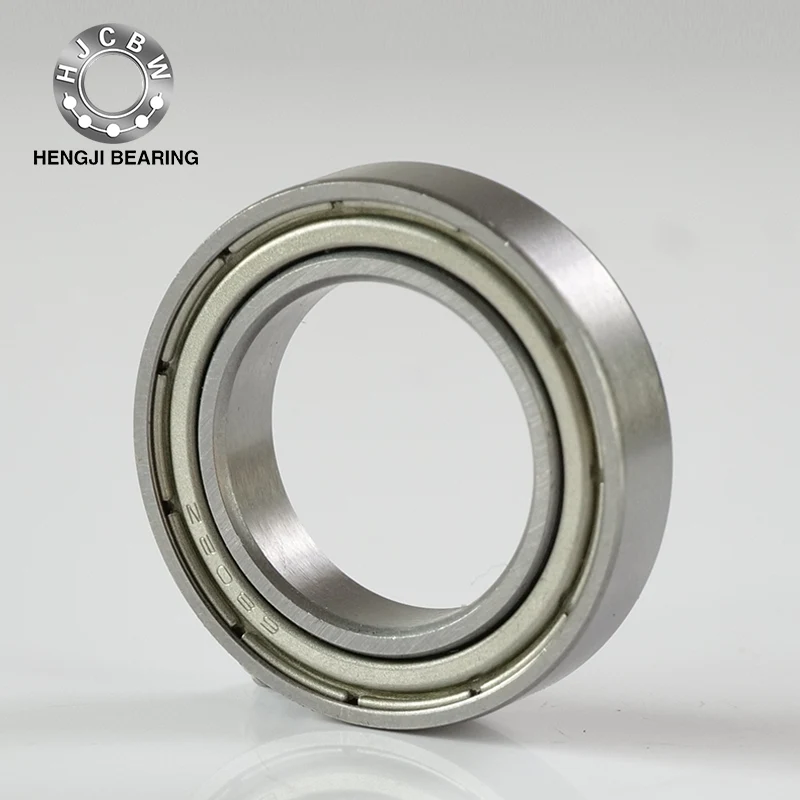

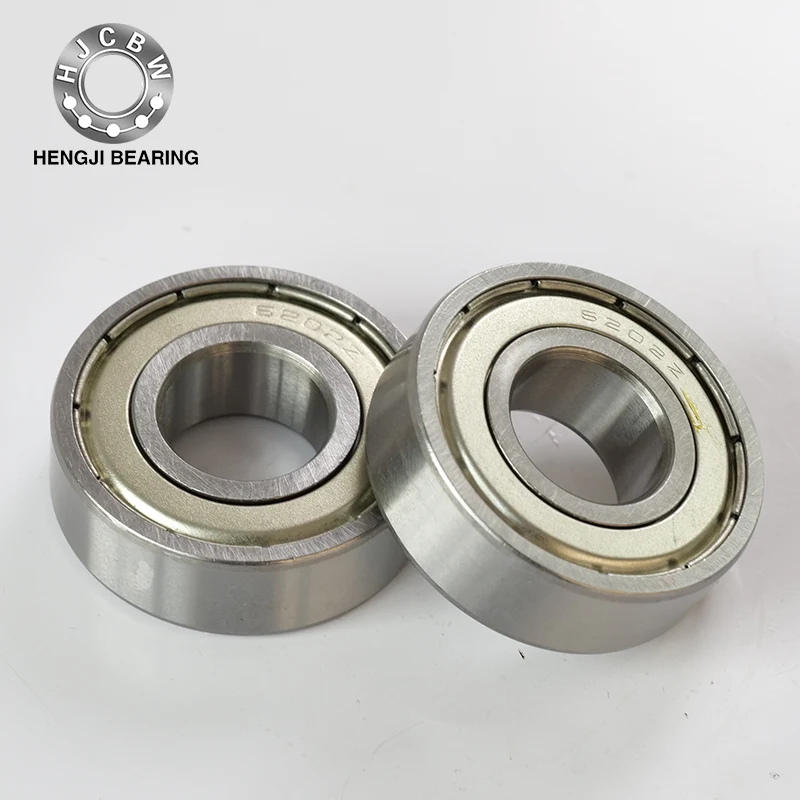

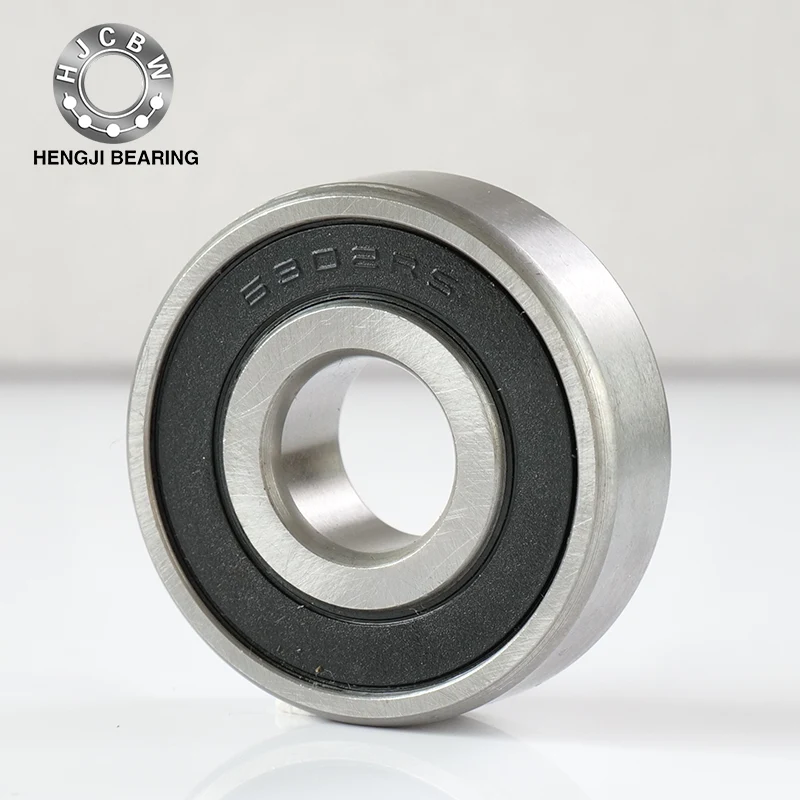

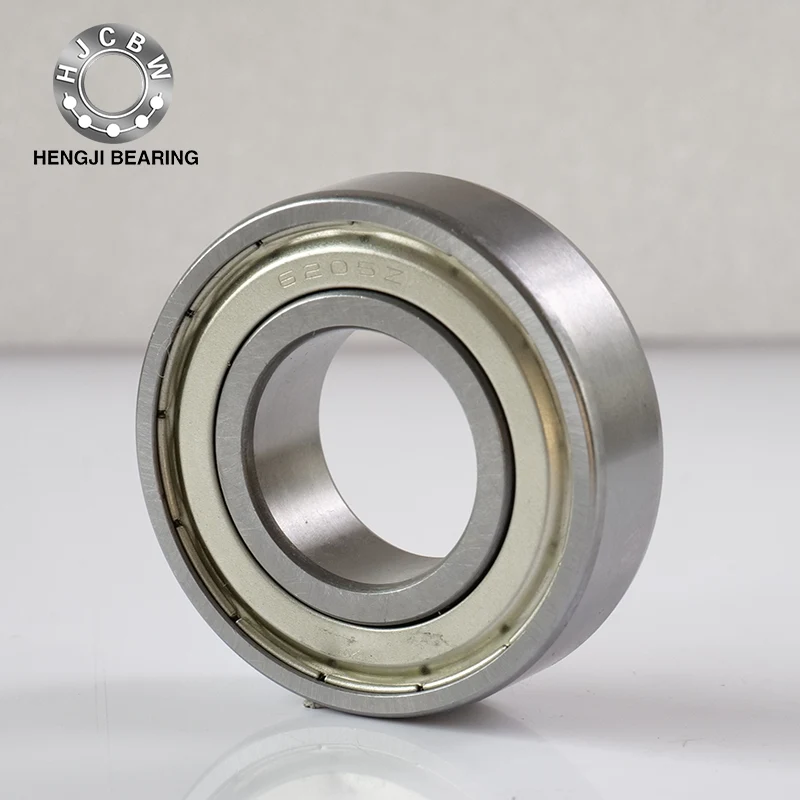

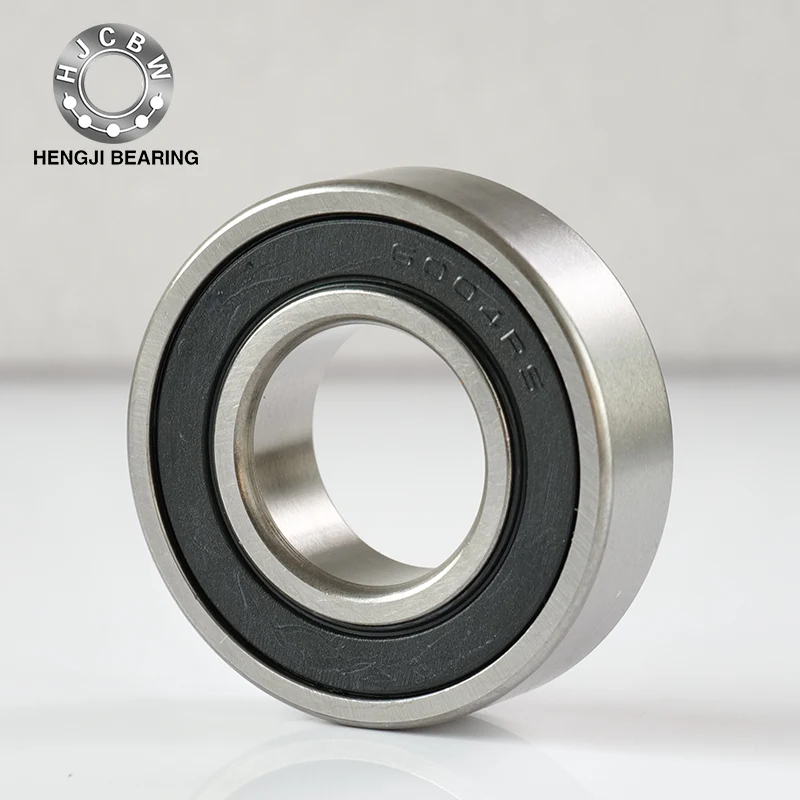

গভীর খাঁজ বল বিয়ারিংস

বৈশিষ্ট্য:গভীর খাঁজ বল বিয়ারিংসবিস্তৃত ব্যবহারের সাথে প্রতিনিধি রোলিং বিয়ারিংস। তারা রেডিয়াল লোড এবং দ্বি-নির্দেশমূলক অক্ষীয় লোডগুলি সহ্য করতে পারে এবং কম শব্দ, উচ্চ-গতির ঘূর্ণন এবং কম কম্পনের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। ইস্পাত ধুলার কভার বা রাবার সিল সহ সিল করা বিয়ারিংগুলি উপযুক্ত পরিমাণে গ্রীস দিয়ে প্রাক-ভরা থাকে। বাইরের রিংগুলিতে রিং বা ফ্ল্যাঞ্জগুলি ধরে রাখার সাথে বিয়ারিংগুলি অক্ষীয়ভাবে সনাক্ত করা এবং আবাসনগুলিতে ইনস্টল করা সহজ। উচ্চ-লোড বিয়ারিংয়ের মাত্রাগুলি স্ট্যান্ডার্ড বিয়ারিংয়ের মতোই, তবে অভ্যন্তরীণ এবং বাইরের রিংগুলিতে একটি ভরাট খাঁজ রয়েছে, যা বলের সংখ্যা এবং রেটেড লোড বাড়িয়ে তোলে।

প্রধানত প্রযোজ্য খাঁচা: ইস্পাত স্ট্যাম্পিং খাঁচা (তরঙ্গরূপ, মুকুট-আকৃতির ... একক সারি; এস-আকৃতির ... ডাবল সারি), তামা খাদ বা ফেনলিক রজন কাট খাঁচা, সিন্থেটিক রজন ছাঁচযুক্ত খাঁচা।

প্রধান ব্যবহার: অটোমোবাইল: রিয়ার হুইলস, ট্রান্সমিশন এবং বৈদ্যুতিক ডিভাইস উপাদান।

বৈদ্যুতিক: সাধারণ-উদ্দেশ্য মোটর, গৃহস্থালী সরঞ্জাম।

অন্যান্য: যন্ত্র, অভ্যন্তরীণ জ্বলন ইঞ্জিন, নির্মাণ যন্ত্রপাতি, রেলওয়ে যানবাহন, লোডিং এবং আনলোডিং মেশিনারি, কৃষি যন্ত্রপাতি, বিভিন্ন শিল্প যন্ত্রপাতি।

কৌণিক যোগাযোগ বল বিয়ারিংস

বৈশিষ্ট্য: রিং এবং বলের মধ্যে একটি যোগাযোগের কোণ রয়েছে। স্ট্যান্ডার্ড যোগাযোগের কোণগুলি 15 °, 30 ° এবং 40 ° হয় ° যোগাযোগের কোণটি যত ছোট, উচ্চ-গতির ঘূর্ণনের জন্য আরও উপযুক্ত। যোগাযোগের কোণটি বৃহত্তর, অক্ষীয় লোড ক্ষমতা তত বেশি। একক-সারি বিয়ারিংগুলি রেডিয়াল লোড এবং একমুখী অক্ষীয় লোডগুলি সহ্য করতে পারে। ডিবি সংমিশ্রণ, ডিএফ সংমিশ্রণ এবং ডাবল-সারি বিয়ারিংগুলি রেডিয়াল লোড এবং দ্বি-নির্দেশমূলক অক্ষীয় লোড সহ্য করতে পারে। ডিটি সংমিশ্রণ এমন অনুষ্ঠানের জন্য উপযুক্ত যেখানে একমুখী অক্ষীয় লোড বড় এবং একক ভারবহন রেটেড লোড অপর্যাপ্ত। উচ্চ-গতির এসিএইচ টাইপ বিয়ারিংগুলিতে একটি ছোট বল ব্যাস এবং প্রচুর পরিমাণে বল থাকে। এগুলি বেশিরভাগ মেশিন সরঞ্জাম স্পিন্ডলে ব্যবহৃত হয়। কৌণিক যোগাযোগের বল বিয়ারিংগুলি উচ্চ-গতি এবং উচ্চ-নির্ভুলতা ঘূর্ণনের জন্য উপযুক্ত। কাঠামোটি হ'ল পিছনে দুটি একক-সারি কৌণিক যোগাযোগের বল বিয়ারিংগুলি অভ্যন্তরীণ এবং বাইরের রিংগুলি ভাগ করুন, যা রেডিয়াল লোড এবং দ্বি-নির্দেশমূলক অক্ষীয় লোডগুলি সহ্য করতে পারে। খাঁজ বিয়ারিংগুলি পূরণ না করে সিলড প্রকারগুলিও রয়েছে।

মূলত প্রযোজ্য খাঁচা: স্টিল প্লেট স্ট্যাম্পিং খাঁচা (বাটি-আকৃতির ... একক সারি; এস-আকৃতির, মুকুট-আকৃতির ... ডাবল সারি), কপার অ্যালো বা ফেনলিক রজন কাট খাঁচা, সিন্থেটিক রজন গঠিত খাঁচা।

প্রধান ব্যবহার: একক সারি: মেশিন টুল স্পিন্ডলস, উচ্চ-ফ্রিকোয়েন্সি মোটরস, গ্যাস টারবাইনস, সেন্ট্রিফুগাল বিভাজক, ছোট গাড়ির সামনের চাকা, ডিফারেনশিয়াল পিনিয়ন শ্যাফ্ট।

ডাবল সারি: তেল পাম্প, রুটস ব্লোয়ার, এয়ার কমপ্রেসার, বিভিন্ন সংক্রমণ, জ্বালানী ইনজেকশন পাম্প, মুদ্রণ যন্ত্রপাতি।

থ্রাস্ট বল বিয়ারিংস

বৈশিষ্ট্য: এটি একটি রেসওয়ে, একটি বল এবং একটি খাঁচা সমাবেশ সহ একটি ওয়াশার-আকৃতির রেসওয়ে রিং নিয়ে গঠিত। শ্যাফ্টের সাথে মেলে রেসওয়ে রিংটিকে শ্যাফ্ট রিং বলা হয় এবং আবাসনটির সাথে মেলে রেসওয়ে রিংটিকে সিট রিং বলা হয়। দ্বি নির্দেশমূলক বিয়ারিংয়ের জন্য, মাঝের রিংটি খাদটির সাথে মিলে যায়। একমুখী ভারবহন একমুখী অক্ষীয় লোডগুলি সহ্য করতে পারে এবং দ্বি-মুখী ভারবহন দ্বি-মুখী অক্ষীয় লোডগুলি সহ্য করতে পারে (উভয়ই রেডিয়াল লোড সহ্য করতে পারে না)।

প্রধানত প্রযোজ্য খাঁচা: স্টিল প্লেট স্ট্যাম্পিং খাঁচা, তামা খাদ বা ফেনলিক রজন কাট খাঁচা, সিন্থেটিক রজন গঠিত খাঁচা।

প্রধান ব্যবহার: অটোমোবাইল স্টিয়ারিং পিন, মেশিন সরঞ্জাম স্পিন্ডলস।
